Sound on Display – звук през екрана – в мобилните устройства

През 2018г. на международни технологични изложения бе демонстрирано как звукът достига до нас през екрана, без да има говорители. Samsung представиха своите постижения в края на май 2018г. на най-голямото годишно изложение (и симпозиум) в областта на дисплеите –  Display Week, организиран от Society for Information Display, в което са мобилизирани най-изявените и способни учени, инженери, разработчици и хора на бизнеса.

Във видеото по-долу е представена атмосферата от горецитираното изложение, а в рамките на минута от 1:50 до 2:50 е демонстрирана и технологията Sound on Display на Samsung.

Samsung Displays Booth Tour at SID Display Week 2018

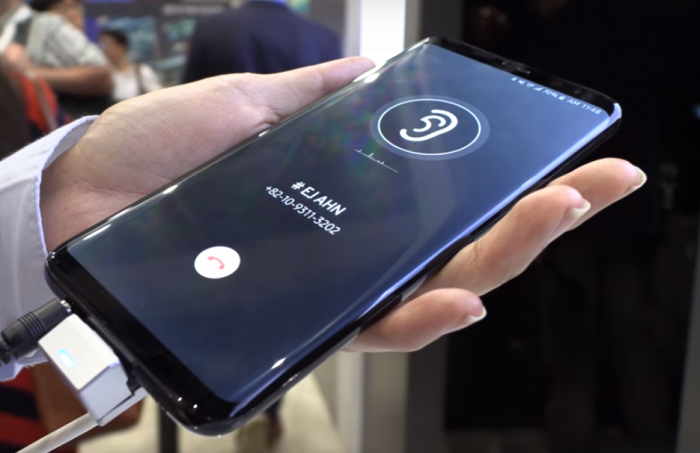

Презентаторът пояснява, че екранът е AMOLED, и в горната половина, където в кръг е визуализирано човешко ухо – има вибрация, която се предава по целия екран, и се възпроизвежда звук. Пояснява, че идеята е – да се премахнат говорителите, за да се постигне 100% безрамков дисплей:

Sound on Display - звук през екрана - в мобилните устройства

Посетител тества пред камерата и потвърждава, че звукът е кристален и силен, като и басите и високите тонове се чуват безупречно.

Технологията, чрез която се реализира Sound on Display е “bone conduction technology” –  звукът достига до вътрешното ухо чрез костта на скулата. През скулата по-ниските честоти се провеждат по-добре, отколкото през ухото. И това е причината да чуваме гласа си на запис по различен начин, отколкото ако говорим. Съответно и като говорим, чуваме сами своя собствен глас – по-нисък и плътен, за разлика от хората около нас.

Подобни концепции представиха и други технологични компании –  LG с Crystal Sound, която вече функционира в LG G8, Sony с Acoustic Surface за сега само за телевизори, както и Huawei с Acoustic Display Technology в P30 Pro.

По рано през февруари 2019г. на мобилния конгрес в Барселона Vivo представиха своята APEX концепция, релизирана в телефона Vivo NEX – със Screen SoundCasting технологията.

На изображението по-долу се вижда малък предавател, залепен на гърба на OLED панела, който насочва електромагнитни импулси директно към него, и звуковите вибрации достигат до слуха ни.

Vivo NEX - със Screen SoundCasting технологията.

И Samsung и LG реализиаха в своите технологии за звук през екрана в мобилни устройства, съответно –  LG G8 and Galaxy A60.

LG G8 and Galaxy A60.

Честотният диапазон е от 100 до 8000 Hz, и благодарение фините вибрации, звукът се чува само, ако поставим ухото си на горната половина на екрана, обозначена с кръг.

Sund on Display

Според Vivo, “в сравнение с други аудио решения за безрамкови смартфони, при това има по-нисък разход на енергия, редуцирано е “изтчането на звук”, и са оптимизирани ниските и високи тонове за по-добро и по-балансирано аудио изживяване .” Ето изгежда излъчвателя на Crystal Sound в LG G8 – на 5:10 във видеото:

LG G8 Teardown - Dont Remove The Battery?!

Вижда се правоъгълен предавател, които е много здраво залепен към дисплея. Между тях вероятно има и метален слой, и електромагнити, които вибрират, и се произвежда звук, като екранът се използва като мембрана.

Как работи Sound on Display?

Необходим е OLED дисплей с малки предаватели зад него. LCD панелите имат допълнителен светлинен слой, който не може да пренесе електромагнитни вибрации, които предавателят излъчва към екрана, изполвайки горния слой, като мембрана.

И като говорим за говорители, вероятно си представяте онези познати конусовидните мембрани, а съвсем не е нужно да са с такава форма. Произведените вибрации са достатъчно силни за да се реализира звук и точно с тази цел са предавателите зад дисплеите на G8 и P30 Pro.

При P30 Pro са два с кръгла форма, като батерии за часовник. По-големият работи при разговор в горната част на дисплея, където би следвало да е говорителя, а по-малкият е за нотификации.

Huawei P30 Pro Teardown! - How does a 'Periscope Camera' work?

Технологията Sound on Display на Samsung функционира по сходен начин – чрез един или два малки предавателя зад AMOLED дисплей. За първи път е вложена в Galaxy A60/M40, i заедно с камерата в дисплея бе постигнат екран “от-до”.
